Nástroje na opracovanie dosadacích plôšok ventilov NEWAY Gizmatic 3

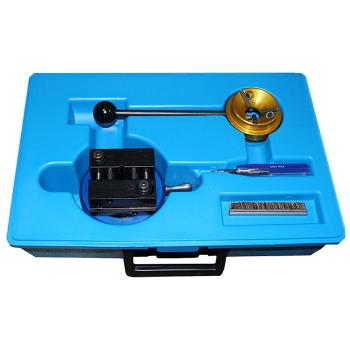

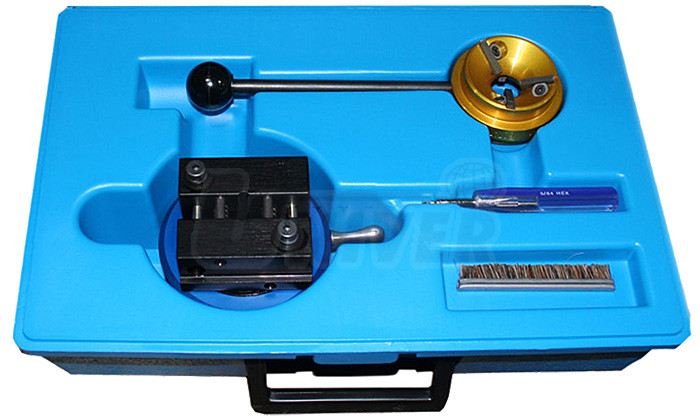

Nástroje k opravě kuželové těsnicí plochy ventilů spalovacích motorů. Dodává se jako sada v plastovém kufříku.

  • umožňuje opracovávat ventily od délky 45 mm, s průměrem ventilové hlavy od 16 mm do 54 mm ( 58 mm při úhlu 30°) a s průměrem dříku od 3,8 mm do 13 mm

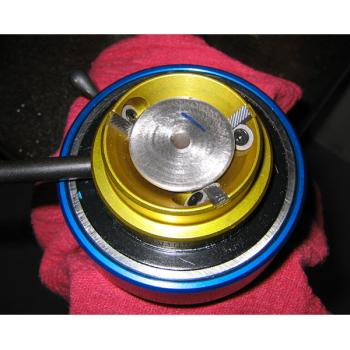

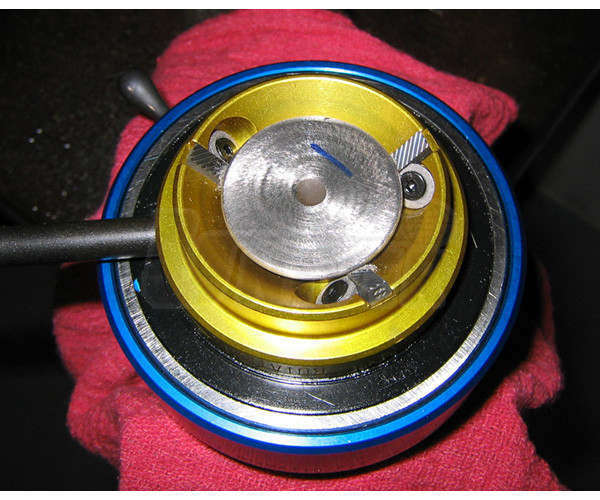

  • základ nástroje tvoří oboustrané lože se speciálními wolframkarbidovými noži pro úpravu kuželové těsnicí plochy ventilu (30° a 45°)
  • součástí nástroje jsou univerzální upínací kleštiny pro dřík ventilu, použití vodících pouzder dříků ventilů zcela odpadá
  • automatický přítlak nožů k ventilové ploše zajišťuje dokonale rovnoměrné srovnání dosedací plochy ventilu bez nebezpečí vzniku plochy elipsovitého tvaru

Použití:

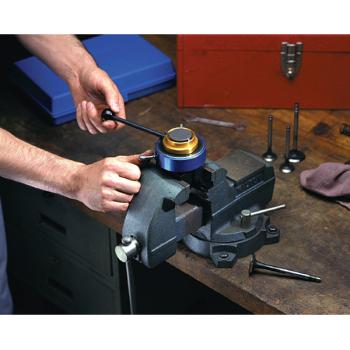

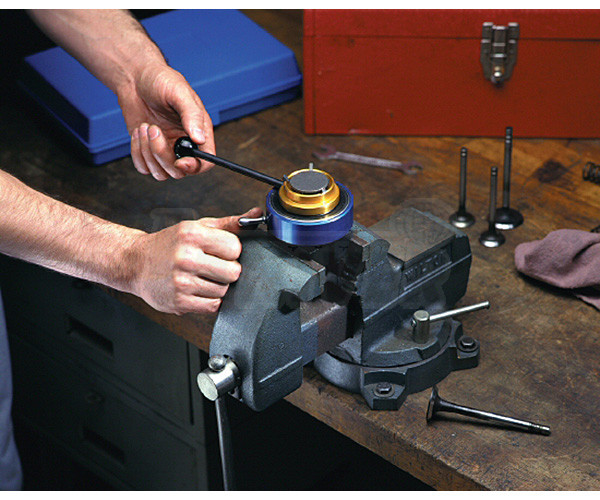

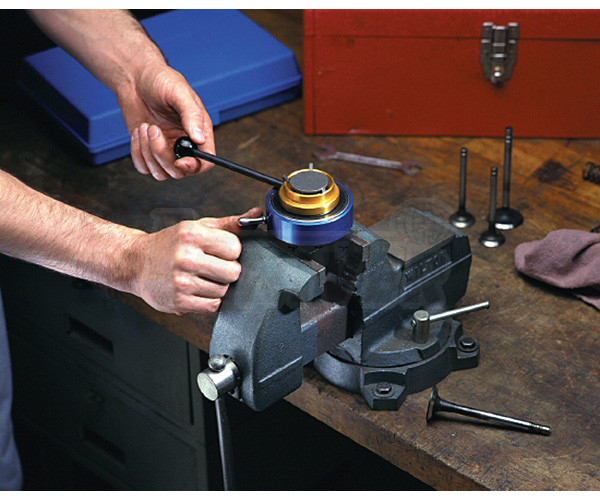

Nejprve se nástroj usadí do běžného svěráku. Do základního lože se dvěma V-čelistmi se nasadí lože s wolframkarbidovými noži a delší pákou na otáčení. Přesněji uvedeno, buď jednou nebo opačnou stranou. Podle toho, zda potřebujeme nástroj s noži 30° nebo 45°. Kratší páčka přítlaku na základním loži se natáčí po směru hodinových ručiček až do polohy, kdy narazí na doraz. Do přípravku se nasadí ventil a lehce se na něho shora přitlačí. Dřík ventilu je uchycen v obou V-čelistech a tyto se svěrákem přitáhnou. Tím je ventil uchycen v nástroji a zároveň přesně vycentrován.
Delší pákou se pomalu otáčí v naznačeném směru (cca jedna otáčka za 2 sekundy). Zároveň s otáčením nástroje pákou se také ihned natáčí malou páčkou proti směru hodinových ručiček tak daleko, až je cítit odpor. V této poloze páčku ponecháme (pustíme). Tím je docílen správný, automatický přítlak kuželové plochy ventilu vůči wolframkarbidovým nožům. Poté stačí několik málo otáček a první očištění/orovnání kontaktní plochy ventilu je realizováno. Pak stačí malou páčkou opět o kousek postoupit (dále proti směru hodinových ručiček) a stále otáčet delší pákou. Po několika otáčkách lze malou páčku vrátit do výchozí pozice, uvolnit tlak svěráku na obě V-čelisti a ventil vyjmout z přípravku. Ten se, stejně jako ventil, následně ihned očistí. Zejména pak nože nástroje. Kdyby náhodou nebyla kuželová těsnicí plocha ventilu v dokonalém stavu, je samozřejmě možné popsané operace zopakovat.

Objednávka tovaru

3600000002000
GIZMATIC-3
NEWAY GIZMATIC 3
skladom: Turnov CZ (1)
€ 401,60
