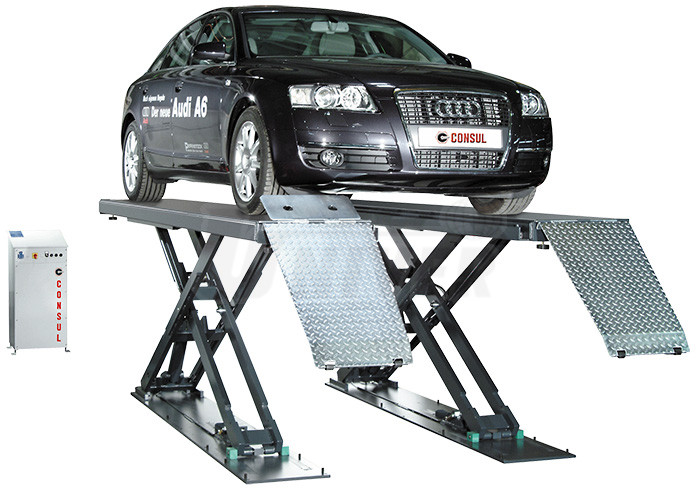

Nožnicový plošinový zdvihák Consul 0.35 S

Nůžkový elektrohydraulický plošinový zvedák (3,5 t) s délkou plošin 4560 mm vhodný po doplnění příslušenstvím pro měření geometrie kol.

  • instalace na podlahu nebo s použitím přejezdových klapek i do úrovně podlahy
  • vhodný po doplnění příslušenstvím i pro měření geometrie kol
  • velmi nízká konstrukční výška ve spuštěném stavu
  • elektro-hydraulické ovládání v ovládací skříňce
  • velmi tichý hydraulický pohonný agregát
  • 17-stupňové mechanické západkové zařízení
  • pneumatické odblokování pomocí tlačítka při procesu spouštění / klesání
  • plošiny s nájezdovými / výjezdovými plošinami a plošinkami se zajištěním proti nechtěnému sjetí vozidla
  • integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav
  • bezpečnostní signální tón při spouštění v oblasti nohou
  • zásuvka 230 V
  • GS-zkušební plaketa, DIN EN 1493, CE-certifikát
  • mimořádně vysoká spolehlivost a velmi dlouhá životnost
  • špičková kvalita (vyrobeno v Německu)

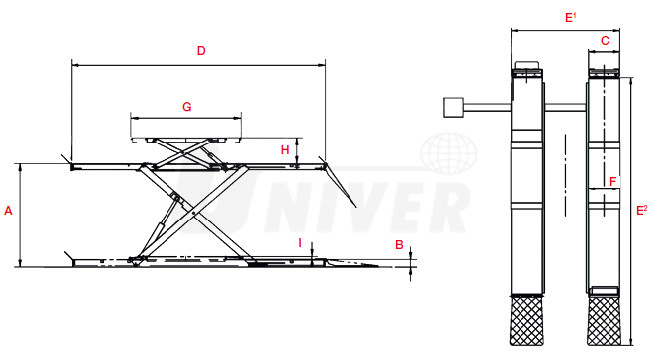

Parametry:
nosnost
výška zdvihu (A)
doba zdvihu / spouštění
délka plošin (D)
šířka plošin (C)
nejnižší / nájezdová výška (B)
délka (E2)
šířka (E1)
elektromotor
napětí
jištění
krytí
stlačený vzduch
3500 kg
2100 mm
60 s
4560 mm
650 mm
210 mm
5530 mm
2260 mm
3,6 kW
400 V / 50 Hz
20 A
IP 54
8 bar





Volitelné příslušenství:

434720
upevňovací materiál pro nůžkové plošinové zvedáky Consul řady 0.35 / 0.40, 16 reakčních kotev M18, závitové tyčky a podložky.

383562
pneumatické zajištění posuvných plošin. Jen ve spojení se sadou pro měření geometrie kol.

429449

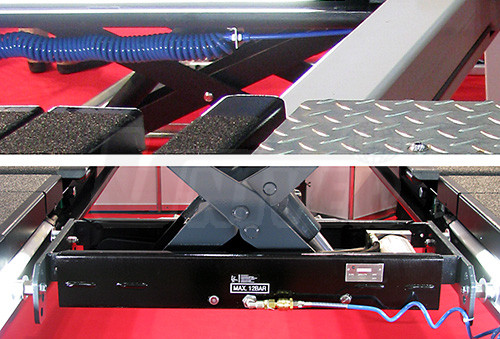

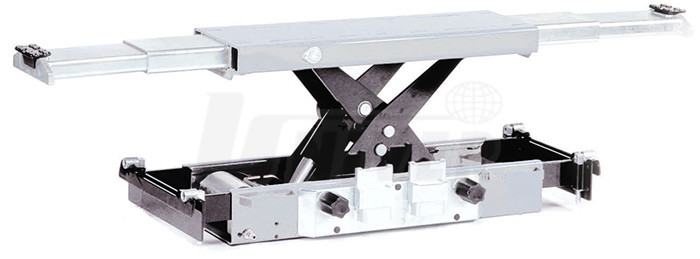

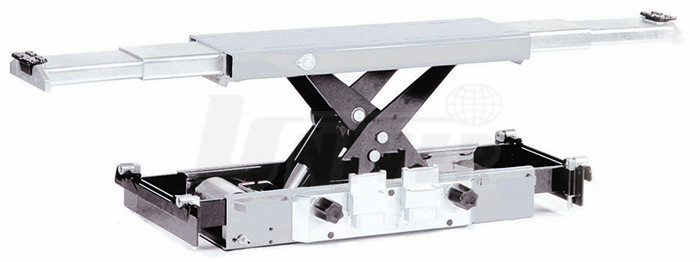

víceúčelový pneumaticko-hydraulický přídavný zvedák 0.20 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm, stlačený vzduch 8 - 10 bar.



429456
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.26 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



385823
připojení stlačeného vzduchu do plošin zvedáku, např. pro instalaci přídavného nápravového zvedáku.



399832
jednotka pro úpravu stlačeného vzduchu (olejovač, odlučovač vody a držák), připojení 1/4".

371468

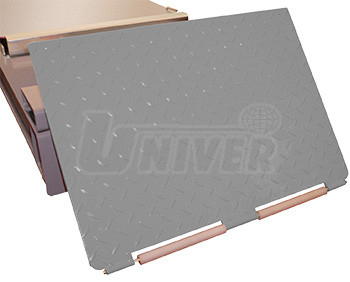

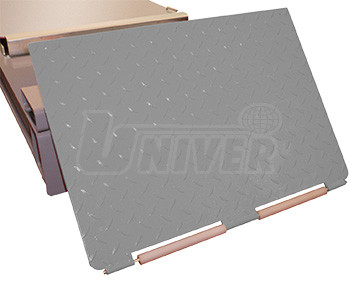

sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Pro zvedáky bez vybavení pro měření geometrie kol, pro montáž zvedáku do úrovně podlahy.


317412

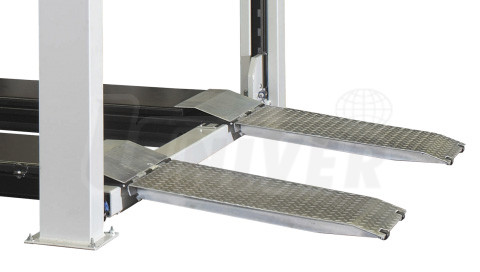

sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Délka 1000 mm.



425363
sada (2 ks) - nájezdové a výjezdové sklopné plošiny. Prodloužená délka 1500 mm.



595801

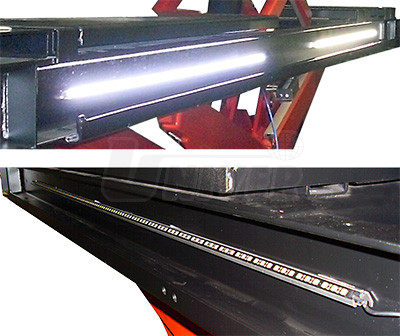

osvětlovací sada - přídavné LED-osvětlení (není standardně namontované), 4 ks LED 45° 2 ks síťový adaptér, upevňovací lišta a montážní materiál



569970
kompletní sada příslušenství pro měření geometrie kol pro nůžkový plošinový zvedák Consul 0.35 S. Sada obsahuje posuvné zadní plošiny v plné velikosti, středovou vyrovnávací kazetu a přední otočné plošiny s krycím plechem. Vhodné i pro dodatečnou instalaci.

498824
nivelační zařízení, žárově zinkované, pro nůžkové plošinové zvedáky řady 0.35 a 0.40, doporučené pro verze s označením AM a nezbytné při měření geometrie kol, konstrukční výška + cca 3 mm.

48793.4
hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, který se montuje na přání ve výrobním závodě do plošin, 50 mm nástavba s nájezdovými klíny, plošiny přístroje vykonávají 18 podélných a příčných pohybů, což umožňuje identifikaci uvedených vůlí. Nápravové zatížení 2000 kg. Kromě přístroje je třeba přiobjednat i položku 40369.1 (instalace přístroje pro zjišťování vůlí v zavěšení kol a v řízení ve výrobním závodě).

Objednávka tovaru

3310005459540
545954
CONSUL 545954 Nůžkový plošinový zvedák 0.35 S
€ 21 840,00
3310004347200
434720
CONSUL 434720 Upevňovací materiál pro nůžkové pl. zvedáky
na objednávku
€ 416,80
3310003835620
383562
CONSUL 383562 Pneumatické zajištění posuvných plošin
na objednávku
€ 2 735,00
3310004294490
429449
CONSUL 429449 Pneumaticko-hydraulický zvedák 0.20 ZH
na objednávku
€ 3 464,00
3310004294560
429456
CONSUL 429456 Pneumaticko-hydraulický zvedák 0.26 ZH
na objednávku
€ 4 310,00
3310003858230
385823
CONSUL 385823 Připojení stlačeného vzduchu do plošin
na objednávku
€ 279,60
3310003998320
399832
CONSUL 399832 Jednotka pro úpravu stlačeného vzduchu
na objednávku
€ 381,20
3310003714680
371468
CONSUL 3714.8 Nájezdové a výjezdové sklopné plošiny (2 ks)
na objednávku
€ 1 599,00
3310003174120
317412
CONSUL 317412 Nájezdové a výjezdové sklopné plošiny 1000 mm (2 ks)
na objednávku
€ 1 599,00
3310004253630
425363
CONSUL 425363 Nájezdové a výjezdové sklopné plošiny 1500 mm (2 ks)
na objednávku
€ 2 740,00
3310005958010
595801
CONSUL 595801 Osvětlovací sada LED
na objednávku
€ 1 839,00
3310005699700
569970
CONSUL 569970 Sada pro měření geometrie kol
na objednávku
€ 4 411,00
3310004988240
498824
CONSUL 498824 Nivelační zařízení
na objednávku
€ 406,80
3310004879340
487934
CONSUL 487934 Přístroj pro zjišťování vůlí v zavěšení kol a řízení
na objednávku
€ 11 515,00
