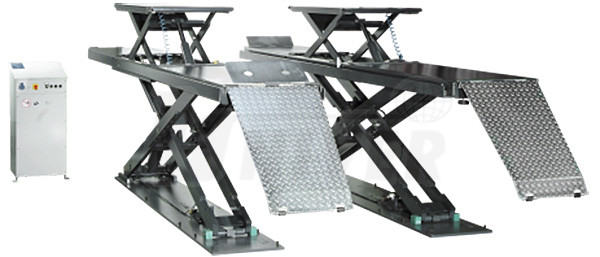

Nožnicový plošinový zdvihák Consul 0.35 SN-AM

Nůžkový elektrohydraulický plošinový zvedák (3,5 t) s plošinami (4560 mm), s přídavným nůžkovým zvedákem a sadou příslušenství pro měření geometrie kol.

  • instalace na podlahu nebo s použitím přejezdových klapek i do úrovně podlahy
  • velmi nízká konstrukční výška ve spuštěném stavu
  • elektro-hydraulické ovládání v ovládací skříňce
  • velmi tichý hydraulický pohonný agregát
  • 17-stupňové mechanické západkové zařízení
  • pneumatické odblokování pomocí tlačítka při procesu spouštění / klesání
  • plošiny s nájezdovými / výjezdovými plošinami a plošinkami se zajištěním proti nechtěnému sjetí vozidla
  • integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav
  • integrovaný přídavný oboustranný nůžkový zvedák (3,5 t)
  • příslušenství pro měření geometrie kol v nivelované pozici / výšce - uchycení pro otočné plošiny / talíře o výšce až 50 mm se sériových krytem a kazetovým systémem, nastavitelné zadní plošiny plné velikosti
  • bezpečnostní signální tón při spouštění v oblasti nohou
  • zásuvka 230 V
  • GS-zkušební plaketa, DIN EN 1493, CE-certifikát
  • mimořádně vysoká spolehlivost a velmi dlouhá životnost
  • špičková kvalita (vyrobeno v Německu)

Parametry:
nosnost
výška zdvihu (A)
doba zdvihu / spouštění
délka plošin (D)
šířka plošin (C)
nejnižší / nájezdová výška (B)
délka (E2)
šířka (E1)
elektromotor
napětí
jištění
krytí
stlačený vzduch

přídavný nůžkový zvedák
nosnost
výška zdvihu (H)
délka plošin nastavitelná (G)
šířka plošin (F)
přejezdná výška (I)
3500 kg
2100 mm
60 s
4560 mm
650 mm
210 mm
5530 mm
2260 mm
3,6 kW
400 V / 50 Hz
20 A
IP 54
8 bar


3500 kg
450 mm
1400 - 1970 mm
620 mm
50 mm





Volitelné příslušenství:

434720
upevňovací materiál pro nůžkové plošinové zvedáky Consul řady 0.35 / 0.40, 16 reakčních kotev M18, závitové tyčky a podložky.

429449
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.20 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm, stlačený vzduch 8 - 10 bar.



429456
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.26 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



329581
sada (4 ks) – elastomerové nosné podložky 250 x 150 x 20 mm pro zvedáky s integrovanými přídavnými nápravovými zvedáky.



269365
sada (4 ks) – elastomerové nosné podložky 250 x 150 x 60 mm pro zvedáky s integrovanými přídavnými nápravovými zvedáky.

329599
sada (4 ks) – elastomerové nosné podložky 250 x 150 x 90 mm pro zvedáky s integrovanými přídavnými nápravovými zvedáky.

385823
připojení stlačeného vzduchu do plošin zvedáku, např. pro instalaci přídavného nápravového zvedáku.



399832
jednotka pro úpravu stlačeného vzduchu (olejovač, odlučovač vody a držák), připojení 1/4".

371468
sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Pro zvedáky bez vybavení pro měření geometrie kol, pro montáž zvedáku do úrovně podlahy.


317412
sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Délka 1000 mm.



425363
sada (2 ks) - nájezdové a výjezdové sklopné plošiny. Prodloužená délka 1500 mm.



595801
osvětlovací sada - přídavné LED-osvětlení (není standardně namontované), 4 ks LED 45°, 2 ks síťový adaptér, upevňovací lišta a montážní materiál.



498824
nivelační zařízení, žárově zinkované, pro nůžkové plošinové zvedáky řady 0.35 a 0.40, doporučené pro verze s označením AM a nezbytné při měření geometrie kol, konstrukční výška + cca 3 mm.

487934
hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, který se montuje na přání ve výrobním závodě do plošin, 50 mm nástavba s nájezdovými klíny, plošiny přístroje vykonávají 18 podélných a příčných pohybů, což umožňuje identifikaci uvedených vůlí. Nápravové zatížení 2000 kg. Kromě přístroje je třeba přiobjednat i položku 40369.1 (instalace přístroje pro zjišťování vůlí v zavěšení kol a v řízení ve výrobním závodě).

Objednávka tovaru

3310005459700
545970
CONSUL 545970 Nůžkový plošinový zvedák 0.35 SN-AM
€ 30 520,00
3310004347200
434720
CONSUL 434720 Upevňovací materiál pro nůžkové pl. zvedáky
na objednávku
€ 416,80
3310004294490
429449
CONSUL 429449 Pneumaticko-hydraulický zvedák 0.20 ZH
na objednávku
€ 3 464,00
3310004294560
429456
CONSUL 429456 Pneumaticko-hydraulický zvedák 0.26 ZH
na objednávku
€ 4 310,00
3310003295810
329581
CONSUL 329581 Elastomerové nosné podložky 250x150x20 mm (4 ks)
na objednávku
€ 99,60
3310002693650
269365
CONSUL 269365 Elastomerové nosné podložky 250x150x60 mm (4 ks)
na objednávku
€ 271,60
3310003295990
329599
CONSUL 329599 Elastomerové nosné podložky 250x150x90 mm (4 ks)
na objednávku
€ 411,60
3310003858230
385823
CONSUL 385823 Připojení stlačeného vzduchu do plošin
na objednávku
€ 279,60
3310003998320
399832
CONSUL 399832 Jednotka pro úpravu stlačeného vzduchu
na objednávku
€ 381,20
3310003714680
371468
CONSUL 3714.8 Nájezdové a výjezdové sklopné plošiny (2 ks)
na objednávku
€ 1 599,00
3310003174120
317412
CONSUL 317412 Nájezdové a výjezdové sklopné plošiny 1000 mm (2 ks)
na objednávku
€ 1 599,00
3310004253630
425363
CONSUL 425363 Nájezdové a výjezdové sklopné plošiny 1500 mm (2 ks)
na objednávku
€ 2 740,00
3310005958010
595801
CONSUL 595801 Osvětlovací sada LED
na objednávku
€ 1 839,00
3310004988240
498824
CONSUL 498824 Nivelační zařízení
na objednávku
€ 406,80
3310004879340
487934
CONSUL 487934 Přístroj pro zjišťování vůlí v zavěšení kol a řízení
na objednávku
€ 11 515,00
