Prístroj na meranie geometrie kolies Beissbarth Easy 3D + Standard Cable version

Precizní přístroj pro měření geometrie kol s 3D-měřicím systémem v kabelové verzi, změření geometrie trvá jen cca 1,5 minuty.

  • vysoce automatizovaný průběh měření, změření geometrie kol osobního automobilu jen za cca 1,5 minuty, což představuje velkou časovou úsporu oproti stejnému měření pomocí klasických přístrojů i mnohých konkurenčních přístrojů kategorie 3D a uživateli umožňuje zásadně zvýšit produktivitu práce při tomto měření
  • při měření geometrie kol se měřicí program automaticky aktualizuje po každém měřicím kroku
  • kompletní měřicí proces (včetně kompenzace házivosti disků) může provádět pouze jedna osoba, je tak možné bez větší potřeby času provést navíc změření geometrie kol třeba i při běžné výměně pneumatik
  • precizní měřicí technika s využitím kamerového systému Beissbarth DualView zajišťuje rovněž nejvyšší reprodukovatelnost výsledků měření
  • kompenzace házivosti disků popojetím je blesková na všech 4 kolech současně, aniž by se automobil musel přizvednout
  • jednoduché upevnění lehkých měřicích tabulí a měřicích snímačů pomocí upínacího držáku Multi-Fit nebo pomocí magnetických držáků představuje další výraznou úsporu času, samozřejmě bez nové kalibrace
  • snadná a rychlá obsluha pomocí moderního a intuitivního rozhraní uživatele
  • automatický zkušební průběh (Smart Test) umožňuje měření v minutovém taktu – bez stisknutí tlačítka
  • automatický výtisk protokolu a funkce resetu pro měření dalšího automobilu
  • inovativní kombinace umožňuje volné umístění měřicích snímačů bez náročné kalibrace
  • díky vestavěnému referenčnímu systému jsou měřicí snímače přístroje Easy 3D+ mobilní a proto nemusí být pevně namontované na zvedák, pro měření geometrie kol používané zvedáky se opatří jen speciálními držáky pro snímače
  • pojízdná skříň systémových komponentů přístroje Easy 3D+
  • při použití standardních tabulí na zadní nápravě lze měřit vozidla s rozvorem 180 cm až 340 cm, pomocí zvláštního příslušenství (větší zadní tabule) je možné měření geometrie kol i u vozidel s rozvorem až 430 cm
  • přístroj není náročný na plochu stání a řadí se do nejmodernější kategorie Space Saver, stačí jen prostor cca 600 mm podél plošin zvedáku
  • vlastní databanka s předepsanými parametry více než 20000 modelů vozidel 55 značek, předepsané hodnoty geometrie se aktualizují pomocí CD-ROM, dodávaných výrobcem přístroje nebo prostřednictvím internetu
  • uživatelské prostředí v českém jazyce, vzájemné "live" zobrazení měřených hodnot usnadňuje mechanikovi průběh kontroly a následné kompenzace parametrů geometrie kol, barevné výstupní protokoly je možné vytisknout v tabulkové nebo grafické formě

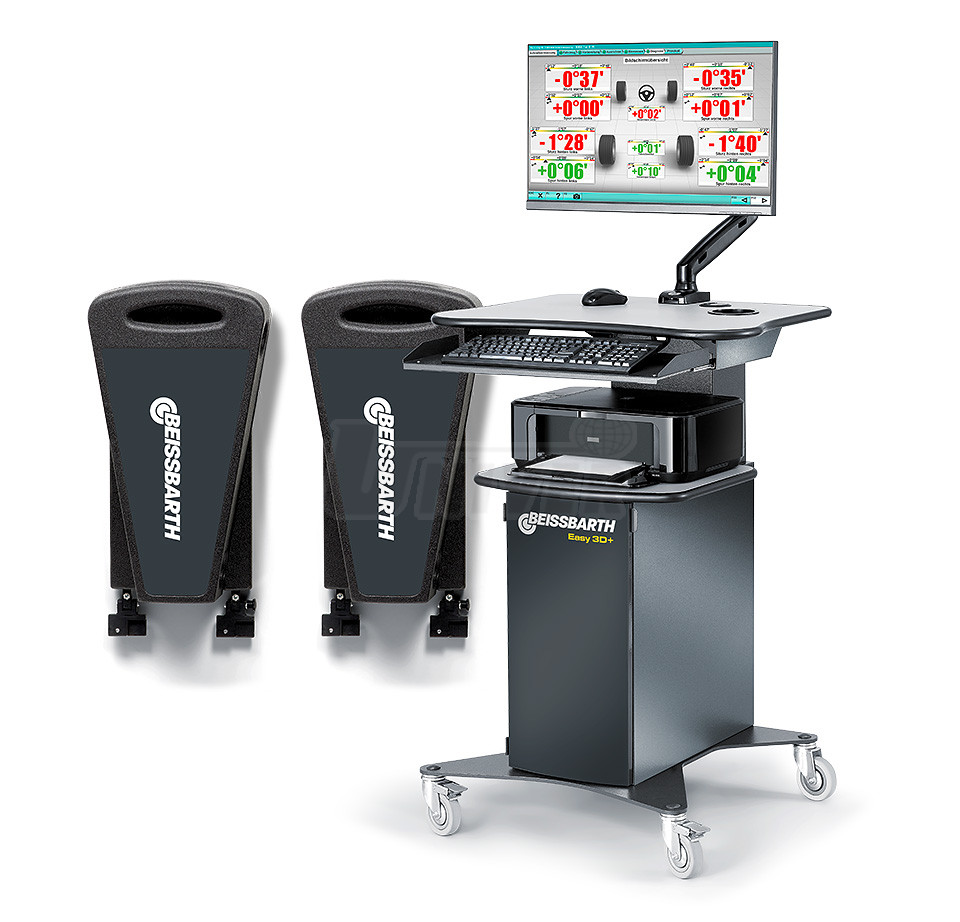

  • v dodávce jsou měřicí snímače s kamerami s DualView technologií, měřicí tabule, pojízdná skříň, počítač PC, 27"-monitor, tiskárna, přípravek na stlačení brzdového pedálu, držák volantu, stěnový držák pro měřicí snímače, software, údaje ke geometrii kol automobilů, návod k obsluze, adaptéry na zvedák, sada kabelů, přední otočné plošiny a kolové držáky snímačů se objednávají zvlášť podle požadavků uživatele přístroje
  • optimální řešení zejména pro autoservisy provádějící velké počty měření a seřizování geometrie kol
  • místo před zvedákem s tímto přístrojem pro měření geometrie kol lze využít pro instalaci tabulí pro kalibraci asistenčních systémů nebo pro regloskop
  • pro kalibraci asistenčních systémů FAS nejsou zapotřebí žádné další kamery nebo držáky
  • přístroj je konstruován pro velmi náročné provozní podmínky, má vysokou spolehlivost a dlouhou životnost bez větší údržby
  • kvalita garantovaná renomovaným německým výrobcem

Parametry:
celková sbíhavost (PN+ZN)
dílčí sbíhavost (PN+ZN)
odklon kola
přesazení kol (PN)
úhel jízdní osy
záklon
příklon
diferenční úhel rejdu
rozsah korektury záklonu (PN)
max. úhel natočení /rejdu
přesazení kol (ZN)
diferenční úhel rozvoru
boční přesazení vlevo/vpravo
diferenční úhel sbíhavosti
přesazení náprav
přesnost (u měřicího rozsahu)
celková sbíhavost (PN+ZN) (±6°)
dílčí sbíhavost (PN+ZN) (±3°)
odklon kola (PN+ZN) (±5°)
přesazení kol (PN+ZN) (±2°)
úhel jízdní osy (±2°)
napájení
provozní teplota
rozměry (pojízdná skříň)
18°

10°


22°
22°
20°
10°
60°



18°







100 - 240 V / 50 Hz / 0,5 kW
+ 5°C až 40°C
1100 x 680 x 680 mm

Objednávka tovaru

1701690700079
1690700079
BEISSBARTH Easy 3D+ Standard Cable version - geometrie kol
€ 14 072,00
1701690002015
1690002015
BEISSBARTH Aktualizace dat autmobilů / Update Europa
na objednávku
€ 545,50
1701690501001
1690501001
BEISSBARTH Mechanická přední otočná plošina Standard
na objednávku
€ 639,60
1701690401028
1690401028
BEISSBARTH Mechanická přední otočná plošina Prazision
na objednávku
€ 719,60
1701690702082
1690702082
BEISSBARTH Výplň pro aluminiovou otočnou plošinu Standard
skladom: Turnov CZ (4),
€ 11,00
1701690402001
1690402001
BEISSBARTH Gumový návlek pro hliníkovou otočnou plošinu
na objednávku
€ 26,80
1701690401003
1690401003
BEISSBARTH Zadní posuvná plošina / krátká
na objednávku
€ 639,60
1701690401004
1690401004
BEISSBARTH Zadní posuvná plošina / dlouhá
na objednávku
€ 908,80
1701690701052
1690701052
BEISSBARTH Nájezdové rampy (2 ks) pro hliníkové otočné plošiny
na objednávku
€ 559,60
1701690401008
1690401008
BEISSBARTH (2 ks) nájezdové rampy pro otočné a přesuvné plošiny
na objednávku
€ 127,60
1701690701503
1690701503
BEISSBARTH Adaptace na zvedák - rozšíření o 2 upevňovací pozici
na objednávku
€ 136,00
1701690701123
1690701123
BEISSBARTH Adaptace na zvedáky Beissbarth/Consul
na objednávku
€ 957,20
1701690701311
1690701311
BEISSBARTH Adaptace/rozšíření na zvedáky Beissbarth/Consul
na objednávku
€ 510,80
1701690701020
1690701020
BEISSBARTH Adaptace na zvedáky s U-profilem
na objednávku
€ 806,00
1701690701506
1690701506
BEISSBARTH Adaptace pro pracovní jámu / LTB 100/300
na objednávku
€ 938,80
1701690701027
1690701027
BEISSBARTH Adaptace pro pracovní jámu
na objednávku
€ 158,80
1701690701051
1690701051
BEISSBARTH Sada magnetických držáků pro 3D desky
na objednávku
€ 1 222,40
1701690311112
1690311112
BEISSBARTH Sada upínacích držáků Multi-Fit 13"-22" (4 ks)
na objednávku
€ 1 035,00
1701690311089
1690311089
BEISSBARTH Upínací držák Multi-Fit 13"-22"
na objednávku
€ 306,20
1701690311113
1690311113
BEISSBARTH Sada prodloužení pro držák Multi-Fit 23"-28"
na objednávku
€ 199,60
1701690311164
1690311164
BEISSBARTH Sada čelistí pro držák Multi-Fit - softline disky
na objednávku
€ 132,80
1701690311115
1690311115
BEISSBARTH Sada čelistí pro držák Multi-Fit - nákladní auta
na objednávku
€ 130,40
1701690701032
1690701032
BEISSBARTH Měřicí tabule 340 cm
na objednávku
€ 851,30
1701690701127
1690701127
BEISSBARTH Prodloužení pro auta s malým rozchodem (Smart)
na objednávku
€ 59,20
1701690711005
1690711005
BEISSBARTH Standardní měřicí tabule pro Easy 3D
na objednávku
€ 317,30
1701690701152
1690701152
BEISSBARTH Tabule pro přípravek FAS a 4-sloupový zvedák
na objednávku
€ 2 392,00
1701690701119
1690701119
BEISSBARTH Tabule pro přípravek FAS
na objednávku
€ 1 837,00
1701690701205
1690701205
BEISSBARTH Kabelová sada (7,5 m)
na objednávku
€ 596,80
1701690701029
1690701029
BEISSBARTH Kabelová sada (12 m)
na objednávku
€ 681,60
1701690701030
1690701030
BEISSBARTH Kabelová sada (15 m)
na objednávku
€ 851,60
1701690701163
1690701163
BEISSBARTH Kabelová sada (25 m)
na objednávku
€ 1 149,00
1701690401006
1690401006
BEISSBARTH Přípravek pro stlačení brzdového pedálu
na objednávku
€ 41,10
1701690401007
1690401007
BEISSBARTH Držák volantu
na objednávku
€ 41,60
1701690701045
1690701045
BEISSBARTH Ochrana proti nechtěnému šlápnutí
na objednávku
€ 194,40
