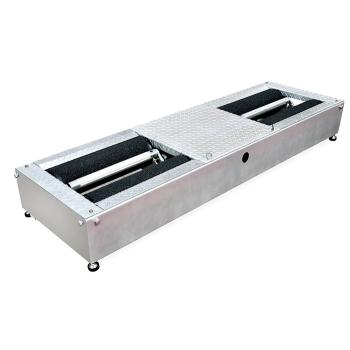

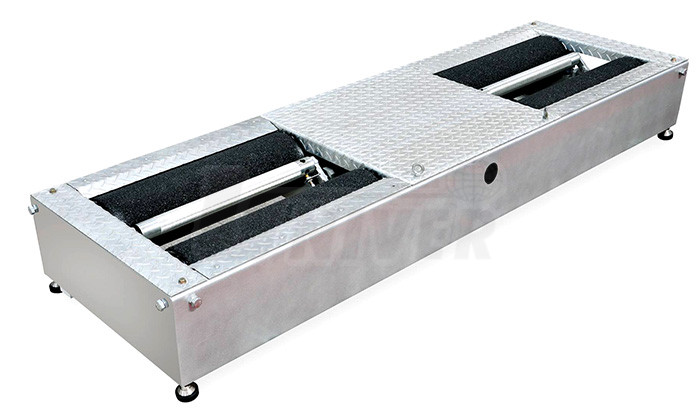

Válcová zkušebna brzd COSBER BTC 32

Válcová zkušebna brzd pro osobní a lehké užitkové automobily (i s pohonem 4 x 4) s měřicím rozsahem 0-8000 N, větší délkou válců 850 mm a elektromagnetickou brzdou.

  • moderní válcová zkušebna brzd pro rychlé a přesné zkoušení brzd osobních a lehkých užitkových automobilů
  • konstrukce válcové zkušebny brzd odpovídá směrnici § 29 StVZO Anlage VIIId
  • modulová koncepce umožňuje pozdější dokompletování na zkušební linku
  • sada pro zkoušení brzd automobilů s pohonem všech kol (4 x 4), automatické rozeznání vozidel s pohonem všech kol se změnou otáčení válců a elektromagnetická brzda pro snadnější výjezd ze zkušebny
  • reakční síly při brzdění vozidla na zkušebních válcích jsou snímány nejmodernější DMS-senzorikou s vysokou přesností měření, mikroprocesorové řízení integrované do válcové skupiny vyhodnocuje naměřené výsledky tak, aby obsluha získala detailní informace o brzdové soustavě celého vozidla
  • reakční síly při brzdění vozidla na zkušebních válcích jsou snímány nejmodernější DMS-senzorikou s vysokou přesností měření, mikroprocesorové řízení integrované do válcové skupiny vyhodnocuje naměřené výsledky tak, aby obsluha získala detailní informace o brzdové soustavě celého vozidla
  • zkušebna měří brzdné síly na kolech, diferenci brzdných sil na jedné nápravě atd.
  • plně automatizovaný zkušební proces se nastartuje najetím vozidla na válcovou skupinu

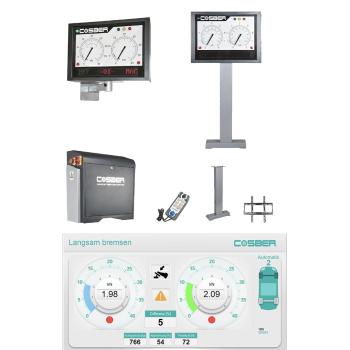

  • analogový ukazatel (830 x 200 x 610 mm) na stěnovém výložníku s natáčecím ramenem (ve standardní dodávce) nebo na sloupu (jako příslušenství na přání) se dvěma velkými kruhovými stupnicemi pro měření brzdné síly levého i pravého kola, se 3 barevnými kontrolkami (červená – žlutá - zelená) pro mezní hodnoty diference naměřených brzdných sil, s LED-kontrolkami pro indikaci momentálního stavu i varování při blokování kol a navíc přídavný LED-displej
  • stěnový držák pro upevnění ovládací skříně
  • dálkové ovládání
  • žárově zinkované válcové jednotky
  • vysoká provozní spolehlivost, minimální údržba a dlouhá životnost
  • kvalita garantovaná německým dodavatelem COSBER GmbH

Parametry:
napájecí napětí
jmenovitý výkon elektromotorů
dovolené nápravové zatížení
maximální přejezdné zatížení
měřicí rozsah brzdné síly
průměr válců
min. a max. rozchod
délka válců
součinitel tření
za sucha
za mokra
zkušební rychlost
stupeň krytí
rozměry
hmotnost
3x400 V/50 Hz
2 x 3 kW
3500 kg
4000 kg
0 – 8000 N
205 mm
800 – 2200 mm
850 mm

> 0,7
> 0,6
5,1 km/h
IP54
2920 x 660 x 240 mm
500 kg

Volitelné příslušenství:
20.02.15.3002 - ochranný rám na okraje uložení do podlahy (2 ks)
20.02.15.3001 - rám do podlahy (2 ks)
20.02.15.0002 - žárově pozinkované plechy pro zakrytí válcových jednotek zkušebny brzd (2 ks)
20.02.15.2002 - stojan / sloupek pro instalaci analogového ukazatele nebo ovládací skříně
20.99.03.0006 - pedometr / snímač síly na brzdovém pedálu, kabelová verze
20.99.03.0007 - pedometr / snímač síly na brzdovém pedálu, bezkabelová verze
20.02.00.2003 - váha pro výpočet nápravového a celkového zbrzdění vozidla, vč. inst. materiálu
20.02.04.0202 - připojení válcové zkušebny brzd k počítači (software)
20.02.15.0003 - sada zakrytování a software pro úpravu válcové zkušebny brzd pro testování brzd motocyklů
20.02.01.9920 - PC-skříň pojízdná pro umístění počítače atd.

Objednávka tovaru

1722003000340
20.03.00.0340
COSBER BTC32 Válcová zkušebna brzd
€ 7 658,00
1722002153002
20.02.15.3002
COSBER Ochranný rám na okraje uložení do podlahy (2 ks)
€ 456,00
1720021530010
20.02.15.3001
COSBER BTC Instalační rám do podlahy
€ 600,00
1722002150002
20.02.15.0002
COSBER Žárově pozinkované plechy (2ks) 20.02.15.0002
€ 384,00
1722002152002
20.02.15.2002
COSBER Stojan / sloupek pro instalaci analogového ukazatele
€ 408,00
1722099030006
20.99.03.0006
COSBER Pedometr, kabelová verze
€ 708,00
1722099030007
20.99.03.0007
COSBER Pedometr, bezdrátová verze
€ 1 308,00
1722002002003
20.02.00.2003
COSBER Váha pro výpočet zbrzdění vozidla
€ 1 044,00
1722002040202
20.02.04.0202
COSBER Připojení válcové zkušebny brzd k pc (software)
€ 528,00
1722002150003
20.02.15.0003
COSBER Sada pro testování brzd motocyklů
€ 708,00
1722002019920
20.02.01.9920
COSBER PC-skříň pojízdná
€ 849,00
