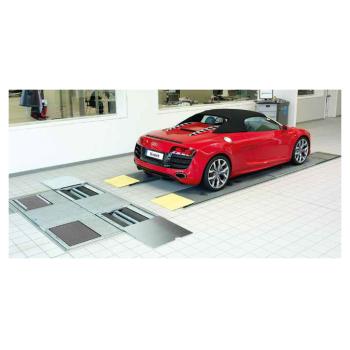

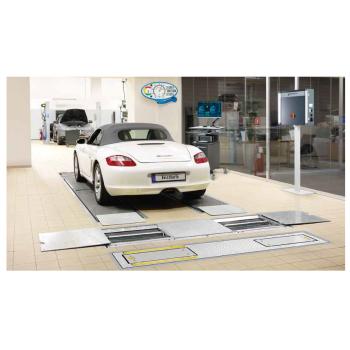

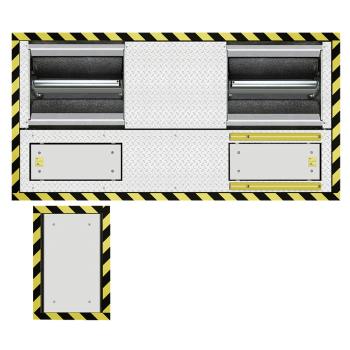

Zkušební linka podvozkových skupin Beissbarth SL4131

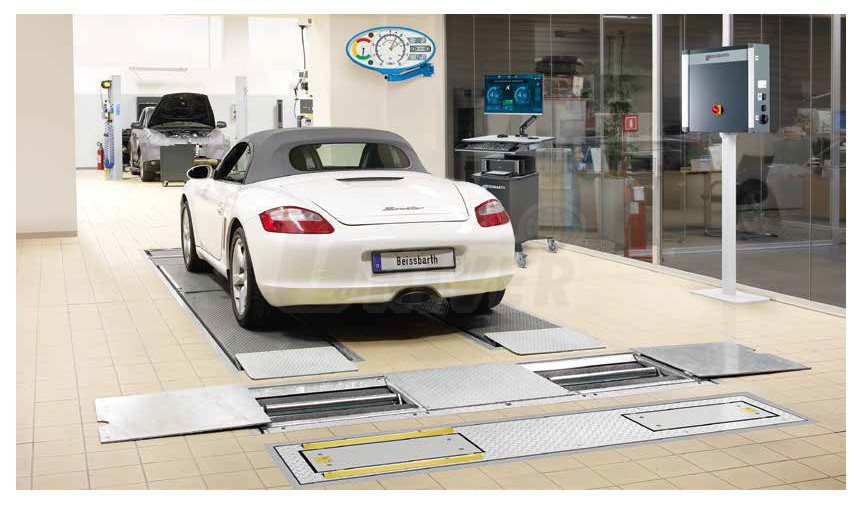

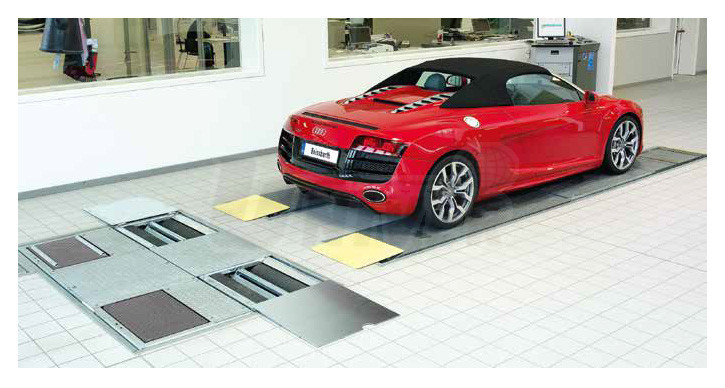

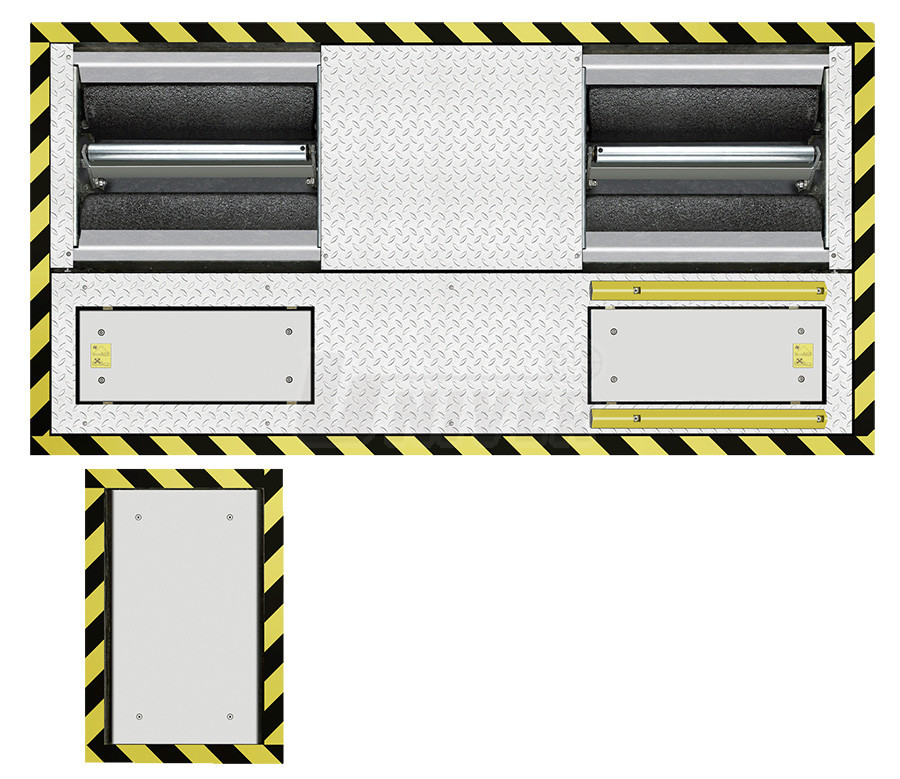

Linku tvoří válcová zkušebna brzd BD 4131, zkušebna podvozků / tlumičů pérování SA 640 (princip EUSAMA) a zkušebna sbíhavosti ST 600.

Válcová zkušebna brzd Beissbarth BD 4131
Válcová zkušebna brzd pro osobní automobily s maximálním nápravovým zatížením 2,5 t, elektromotory 2 x 3,7 kW, zkušební rychlost 5,2 km/h, délka válců 700 mm, systém pro vozidla s pohonem všech 4 kol (4WD), elektromagnetická motorová brzda, rychlostní snímače, Power Box (ovládací skříň). Obsluha, vizualizace a vyhodnocení naměřených hodnot se provádí pomocí PC, PC-sadu je nezbytné doplnit z volitelného příslušenství. Měřené (vypočítané) parametry: brzdná síla na kolech přední a zadní nápravy, diference / rozdíl brzdných sil na jedné nápravě, brzdná síla a diference brzdných sil parkovací brzdy zbrzdění na nápravě, celkové zbrzdění, neokrouhlost / ovalita, jízdní odpor, tlak na brzdový pedál, celková hmotnost, zatížení na nápravu atd.

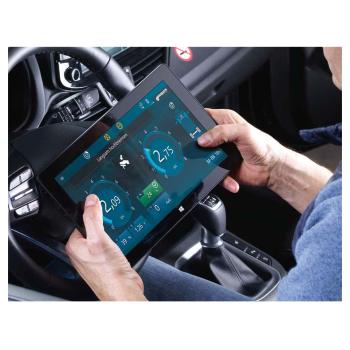

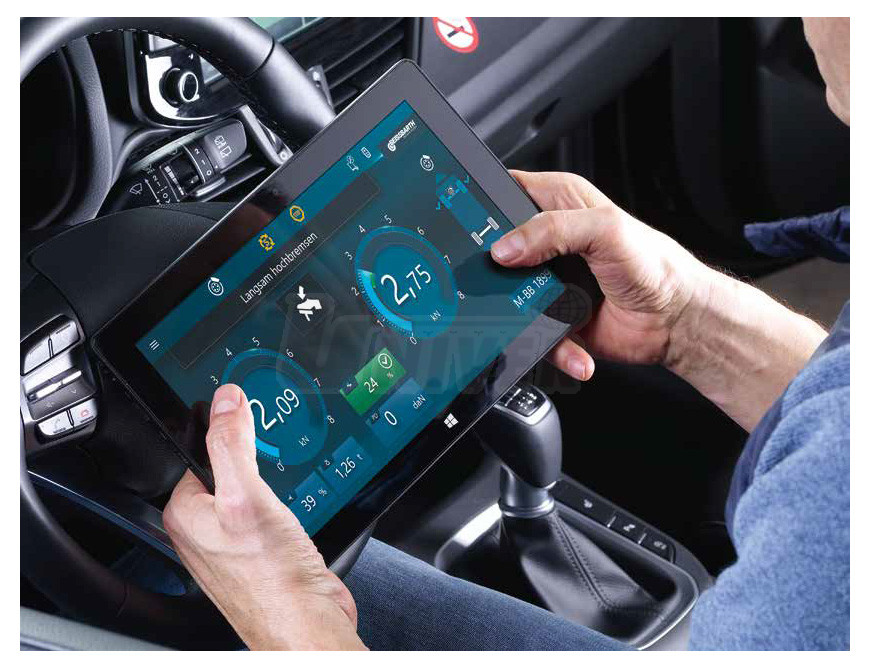

Možnost přímého spojení s dílenským počítačem, integrované ICperform PC-sady jako předpoklad pro provoz s vlastním počítačem / PC uživatele, minimální požadavky na vlastní PC: Windows 7 nebo 10, 64 bit, procesor: Celeron 2.7 GHz, paměť: 4 GB, disk: 500 GB, sériová rozhraní: 2 x RS232 (COM). 4 možnosti připojení PC: integrovaná počítačová sada Icperform se softwarovou licencí ICperform a s Tablet App licencí (1691601964), externí počítačová sada Icperform se softwarovou licencí Icperform a s Tablet App licencí (1691601965), integrovaná počítačová sada Icperform - IR dálkovým ovládáním se softwarovou licencí ICperform (1 691 601 963) a externí počítačová sada Icperform - IR se softwarovou licencí ICperform (1691601966). Dílenský PC umožňuje archivaci výsledků zkoušení, výtisk zkušebních protokolů atd.
Ovládací skříň Power Box se snadno umístí na stěnu (sériové provedení) nebo na sloup (volitelné příslušenství), má zásuvku 230 V, snadno přístupný hlavní vypínač s funkcí nouzového vypnutí, integrovaný místo pro uložení technické dokumentace.
Povrch válců kryje odolná vrstva v kombinaci plast-korund s vysokým koeficientem tření při suchém i mokrém povrchu. Usnadněný výjezd z válců, elektromagnetická brzda válce zablokuje. Jednoduché rozšíření na zkušební linku s testerem podvozku / tlumičů a sbíhavosti. Vysoká přesnost měření a provozní spolehlivost.

Parametry:
napájení
přívodní kabel
jištění
elektromotory
max. přejezdné zatížení
zkušební rychlost
měřicí systém
délka válců
průměr válců
součinitel tření
převýšení – zadní/přední válce
min. a max. rozchod kol
mezera mezi válci
min. a max. průměr kola
min. a max. průměr ráfku
stupeň krytí
hluk na pracovišti
rozměry
hmotnost
3 x 400 V / 50 Hz
5 x 4 mm2
25 A
2 x 3,7 kW
2500 kg
5,2 km/h
DMS
700 mm
205 mm
0,8 (suchý povrch), 0,7 (mokrý povrch)
25 mm
800 – 2200 mm
381 mm
320 – 1000 mm
10" – 32"
IP 54
≤ 70 dB(A)
660 x 2360 x 250 mm
420 kg

Obj.č. 1691600644

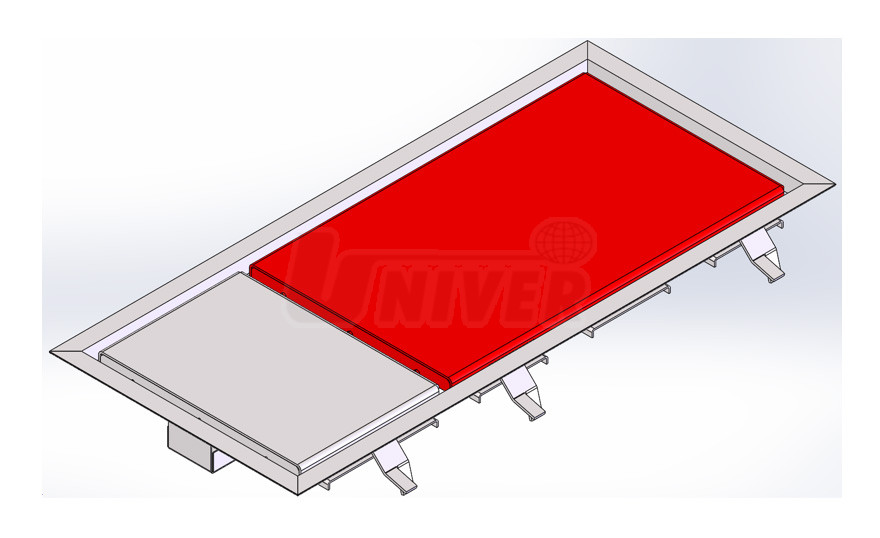

Zkušebna podvozků / tlumičů Beissbarth SA 640:

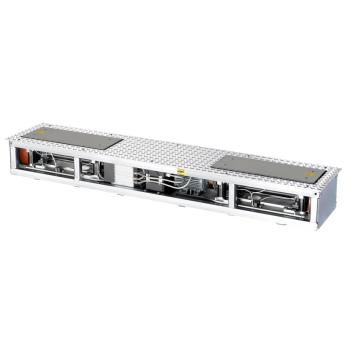

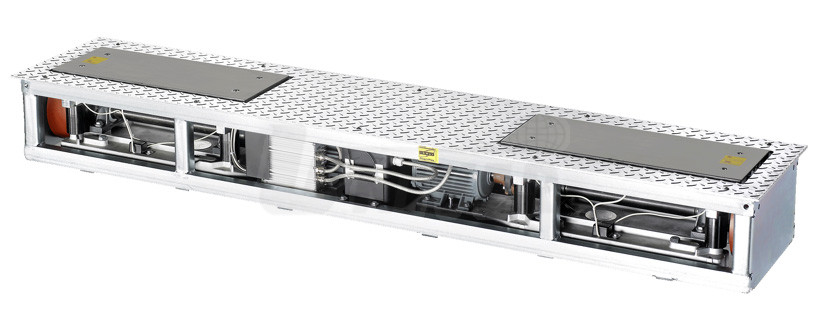

Zkušebna podvozků/tlumičů pérování měří relativní adhezi / přilnavost podvozku v % podle mezinárodního měřicího principu EUSAMA. Lze tak zjistit technický stav součástí zavěšení kol, což jsou především tlumiče pérování, ale ovlivňují to také konstrukční elementy zavěšení kol, kolová ložiska a pneumatiky. Zkušebna je vybavena 2 elektromotory (2,5 kW), které pomocí excentrického pohonu po najetí kol rozkmitají dvě zkušební plošiny (zdvih plošin 6 mm) s integrovanými vážními snímači. Ty měří vzniklé sinusové dynamické zatížení kola v rozsahu frekvencí 0 ... 25 Hz.

Parametry:
napájení
jištění
přívod el. proudu
krytí
zkušební šířka
zkušební plošiny / rozměr
zdvih plošin
maximální zkušební frekvence
otáčky elektromotoru
max. zkušební nápravové zatížení
max. přejezdné zatížení
rozměry
hmotnost
400 V / 50 Hz
3 x 20 A
5 x 2,5 mm2
IP 54
820 – 2200 mm
690 x 273 mm
6 mm
25 Hz
1360 / min
2000 kg
4000 kg
440 x 2360 x 280 mm
260 kg

obj.č. 1691620307


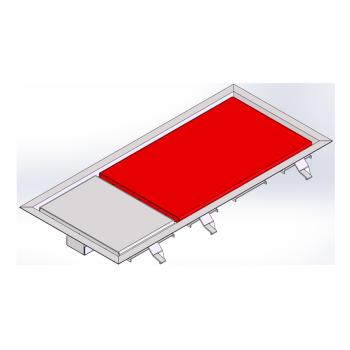

Tester sbíhavosti Beissbarth ST600
Tester sbíhavosti / rozbíhavosti tvoří stranově posuvná měřicí deska a deska vyrovnávací. Precizní potenciometr nebo snímač (DMS) měří stranové vychýlení měřicí desky při přejezdu automobilu. Vyrovnávací deska kompenzuje před měřením sbíhavosti nežádoucí mechanická napětí na podvozku. Takto je měření sbíhavosti reprodukovatelné.

měřicí rozsah
max. zkušební nápravové zatížení
max. přejezdové zatížení
rozměry
hmotnost
+ / - 20 mm / m
2000 kg
4000 kg
440 x 750 x 47 mm
30 kg

obj.č. 1691631013

Volitelné příslušenství:
1691601397 Integrovaná PC-sada Professional IR1
1691601398 Externí PC-sada Professional IR1
1691701018 Infračervené dálkové ovládání
1693770001 IR vysílač
1691603000 Prodlužovací kabel 10 m
1691701311 Dálkové ovládání a IR vysílač
1691601435 Sloupek stojanu pro Power Box / ovládací skříň
1691601606 Nápravová váha (4-snímačová), potřebná pro automatický výpočet nápravového a celkového zbrzdění
1691601009 Ocelové pásy (2 ks) pro váhy
1691601401 Sada pedometru / snímače síly na brzdový pedál, bezkabelové provedení
1691601437 Soft Start - pozvolný rozběh, 400 V
1691601444 Kabelová sada dl. 30 m pro ovládací skříň / Power Box a válcovou jednotku, 400 V
1691621001 Instalační sada pro zkušebnu podvozků / tlumičů pérování Beissbarth SA 640
1691621017 Nájezdy pro zkušebnu podvozků / tlumičů pérování Beissbarth SA 640 / SN 680
1691621026 Přejezdová rampa nahrazující zkušebnu podvozků / tlumičů pérování
1691622002 Ochranný rám na hrany / okraje instalované zkušebny podvozků / tlumičů pérování Beissbarth SA 640 / SN 680
1691603369 Prodlužovací kabel 400 V (pro spojení Power Box – zkušebna podvozků / tlumičů pérování) dl. 30 m
1691632000 Instalační rám pro tester sbíhavosti / rozbíhavosti Beissbarth ST 600
1691632001 Instalační rám pro tester sbíhavosti / rozbíhavosti Beissbarth ST 600 s vyrovnávací deskou
1691602001 Ochranný rám na hrany zkušební linky Beissbarth TL / SL 6xx
1691602002 Instalační vana pro zkušební linku se zkušebnou podvozků / tlumičů pérování EUSAMA
1691621000 Sada upínacích elementů nezbytných pro zkušebnu podvozků / tlumičů pérování
1691650000 Přístroj pro zkoušení vůlí v řízení a v zavěšení kol Beissbarth GST 651, 400 V
1691651001 Instalační vana pro přístroj pro zkoušení vůlí v řízení a v zavěšení kol Beissbarth GST 651
